YJ-4020-5L龙门式五轴数控水刀切割机
0

YJ-4020-5L龙门式五轴数控水刀切割机

中国广东著名的水刀切割机行业前3强企业:佛山永陶水刀,公司主营:五轴水刀切割机,数控水刀切割机,石材水刀切割机等各种水刀拼花设备,厂家提供全套水刀切割机报价及技术培训,长期提供技术支持,欢迎到厂考察。

手机/微信:18575887815
手机/微信:13687414705
产品分类:
  • 宝贝详情
  • YJ-4020-5L龙门式五轴数控水刀切割机


    水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料

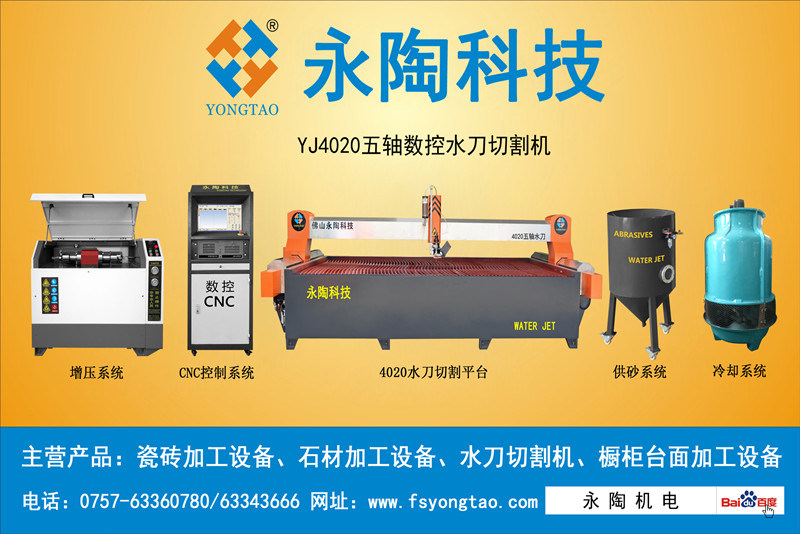

    水刀切割机由以下5大组件组成:

    1、水刀切割机机床

    2、超高压增压器(高压系统)

    3、CNC电脑控制柜(控制系统)

    4、供砂系统

    5、循环冷却塔


    龙门式切割平台(含AB五轴切割系统),此切割平台多用于陶瓷石材拼花行业

    1、龙门式水切割机平台是由X轴、Y轴、Z轴传动部分,水箱部分,切割部分,润滑部分及数控驱动部分等组成。

    2、龙门式工作台的结构体积比较大,X轴Y轴行程长,适合加工各种复杂大型零件。

    3、龙门式水切割平台常用规格:2m*1.5m、3m*2m、4m*2m

    4、其中Z轴行程是150mm,控制精度是±0.01mm,切割精度是±0.01mm

    5、重复定位精度±0.005mm,最大机床空载最快移动速度8000mm/min

    6石榴砂采用60目或80目,液压油采用长城牌46号或68

    7、画图软件采用Auto CAD软件,电脑系统采用维宏系统,操作系统采用Windows XP

    8机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。

    9、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。

    10、水射流切割后,切割面整齐平滑,不会在切割过程中使被切割物体有任何损伤,可以起到许多切割工具无法实现的切割作业。


    4020龙门式五轴水刀切割机:

    水刀切割机

    机床型号

    包装尺寸

    辅助设备名称

    包装尺寸

    2015龙门式水刀切割机机床

    3.2m*2.2m*1.8m

    CNC电脑控制柜

    0.65m*0.65m*1.6m

    3020龙门式水刀切割机机床

    4.1m*3m*1.7m

    超高压增压器

    1.52m*1m*1.35m

    4020龙门式水刀切割机机床

    5.5m*3m*1.7m

    供砂系统

    0.6m*0.6m*1.05m

    4020悬臂式水刀切割机机床

    5.6m*3.4m*2.06m

    循环冷却塔

    1m*1m*1.6m


    数控水刀切割机

    技术参数:

    型号

    YJ-1313

    YJ-2015

    YJ-2515

    YJ-3020

    YJ-4020

    机构样式

    悬臂式

    悬臂式/龙门式

    龙门式

    龙门式

    龙门式

    切割平台尺寸

    1400*1400

    2100*1600

    2600*1600

    3100*2100

    4100*2100

    切割行程

    X轴

    1200mm

    1500mm

    1500mm

    3000mm

    4000mm


    Y轴

    1200mm

    2000mm

    2500mm

    2000mm

    2000mm


    Z轴

    150mm

    150mm

    150mm

    150mm

    150mm


    AB轴

    ±1


    AC轴

    ±75°

    CNC控制系统

    交流伺服

    精度

    切割精度

    ±0.01mm


    重复定位

    ±0.005mm

    快速定位精度

    6000mm/min

    电源

    200V/380v/415   50/60Hz

    切割速度

    和不同材料以及厚度有关
