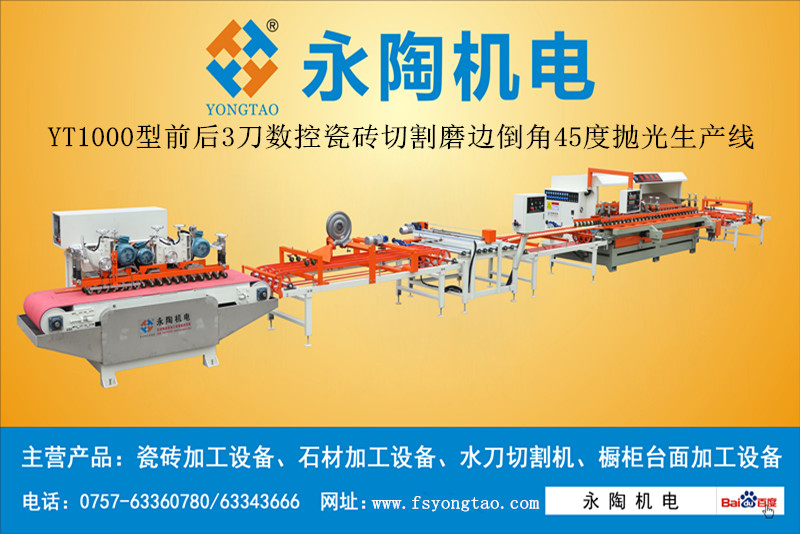

YTQZMDPL-1000型前后3刀数控陶瓷切割磨边45度倒角抛光机

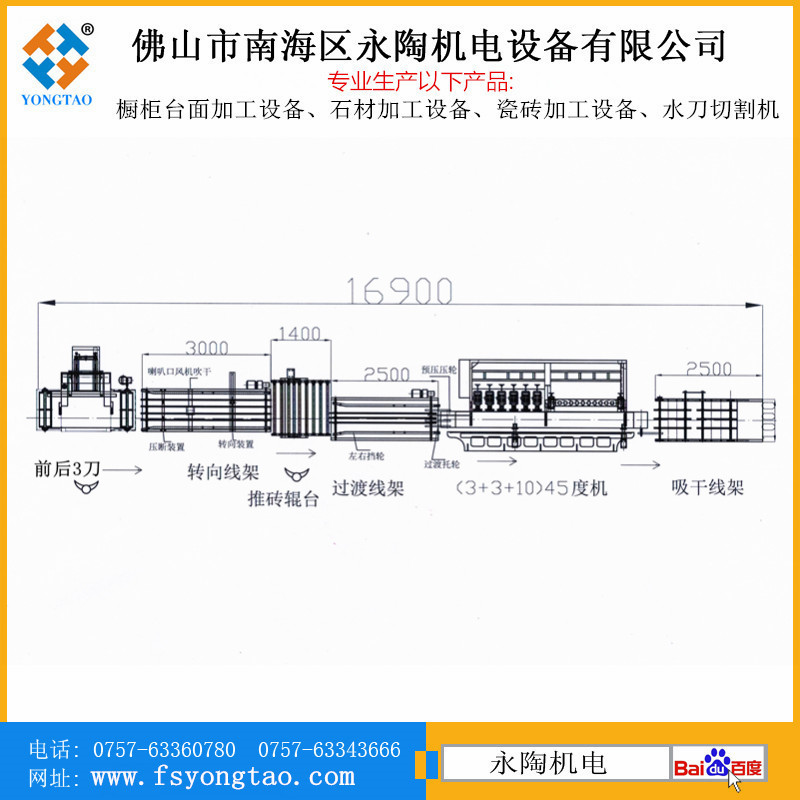

机械配置:
前后3刀数控陶瓷1台、转向线架1个、推砖辊台1个、过渡线架1个、陶瓷45度磨边倒角抛光机1台、吸干线架1个
产品简介:
1、使用触摸屏控制系统,操作方便,直接输入您需要的数字尺寸,切割出来两头的尺寸大小一致,精度高,具体切割速度快,切割效果好,无爆边,无大小头等现象。
2、挡板采用油泡式精密丝杆,同步进出伺服电机驱动,刀头采用油冷和水冷双重冷却系统,保证刀头在高速运转的情况下,避免出现高温,避免把内部的轴承烧掉。
3、机械外围采用不锈钢水罩,在机械启动后,避免水花飞出机械外面,让机械内的水,随着皮带往下流,皮带下面的大梁采用凹槽结构,皮带卡入大梁内,避免皮带使用时间长,而导致皮带拉长走位,从而也避免出现大小头、加工尺寸偏位等现象。
4、纯数控系统自动调整尺寸,使你不再为多种规格的各种尺寸调整而烦恼,控制精度可达0.01mm以内
5、前面切割一半,中间在刀锋处进行修原始边,后面一刀切断,这种切割方式加工出来的砖效果好。
6、前面将800*800或600*600的砖一开为二,后面进行吹干压断、转向、推砖、过渡、再磨直边45度倒角抛光、再把水吸干、打包,针对单一规格,批量加工速度快,是陶瓷加工厂升级换代的自动化流水线加工机械设备。
前后3刀数控切割机:
瓷砖45度倒角抛光机:
技术参数
序号 | 名称 | 单位 | 技术参数 |
1 | 切割头数 | 个 | 3 |
2 | 切割机总功率 | Kw | 11.3 |
3 | 切割最大尺寸 | Mm | 800*800 |
4 | 中间修边刀 | Kw | V型刀(2.2) |
5 | 切割主电机功率 | Kw | 4 |
6 | 45度倒角抛光机 修边电机个数 | 个 | 3 |
7 | 45度倒角抛光机 修边电机功率 | Kw | 3 |
8 | 45度倒角抛光机 倒角电机个数 | 个 | 3 |
9 | 45度倒角抛光机 倒角电机功率 | Kw | 3 |
10 | 抛光磨头数量 | 个 | 10 |
11 | 抛光磨头尺寸 | mm | Y6/125 |
11 | 45度抛光机尺寸 | M | 4.8m*2.2m*1.8m |
12 | 45度抛光机总功率 | Kw | 31.75 |
13 | 整条生产线尺寸 | A*B*H | 16.9m*2.2m*1.8m |
14 | 整机总功率 | Kw | 47.92 |
15 | 整机重量 | kg | 约7200 |
详细了解可以电话咨询 电话: 0757-63360780
QQ:2994159951 电话：0757-63343666
手机: 18575887815 手机: 13687414705
