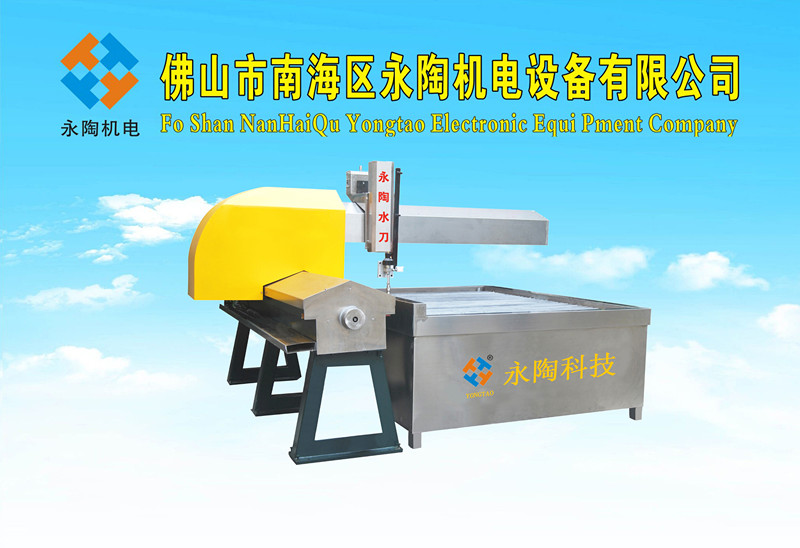

YJ-1313-3L悬臂式数控三轴水刀切割机
0

YJ-1313-3L悬臂式数控三轴水刀切割机

中国广东行业领先的水刀切割机厂家:佛山永陶水刀,专注水切割机研发十五年,生产瓷砖水刀切割机,玻璃水刀切割机,悬臂式水刀切割机,三轴水刀切割机等水刀切割设备

手机/微信:18575887815
手机/微信:13687414705
产品分类:
  • 宝贝详情
  • YJ-1313-3L 悬臂式数控三轴水刀切割机


    水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料


    详细介绍:

    1、全方位的切割能力,可进行任意平面曲线切割。

    2、特别加固的床身结构,使切割刀头在高速运行时也不会产生振动,整机运行平稳,切割速度快,加工精度高。

    3、所用丝杆,导轨由台湾知名厂家提供,X、Y、轴采用独创的油浸式丝杆导轨润滑方式,加上有效的防水,防尘结构,确保数控切割平台的加工精度,并最大限度延长丝杆导轨的使用寿命。

    4、切割刀头装有可靠的气动高压水开关控制装置,提高生产效率。

    5、独创砂阀设计,结构简单,使流砂更顺畅,修理更加方便简单。

    6、全不锈钢防护罩,防尘,防水,防锈,防腐蚀,方便用水清洗,保持切割平台常年铮亮如新。

    7、永陶数控水切割平台分悬臂式和龙门式两种结构型式,CNC控制器选用安川和台达交流伺服系统。


    水刀切割机床参数:

    1、机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。

    2、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。

    丝杆:台湾TBI

    线性导轨:台湾TBI

    纵梁、横梁电机类型:(台湾)伺服电机

    防尘方式:不锈钢防尘罩

    机床外观材料:不锈钢

    机床所用电缆:进口


    水刀画图软件:CAD软件

    水刀电脑系统:维宏系统

    高精度的丝杆与导轨:

    进口丝杆、导轨,XY轴采用独创的油浸式润滑方式,加上有效的防水、防尘结构,确保加工的高精度与稳定性,并最大限度延长丝杆、导轨的使用寿命。


    水刀切割机辅助配套设备:

    水刀拼花加工效果图:

    地砖拼花图案


    水刀技术参数:


    型号

    YJ-1313

    YJ-2015

    YJ-2515

    YJ-3020

    YJ-4020

    机构样式

    悬臂式

    悬臂式/龙门式

    龙门式

    龙门式

    龙门式/悬臂式

    切割平台尺寸

    1400*1400

    2100*1600

    2600*1600

    3100*2100

    4100*2100

    切割行程

    X

    1200mm

    1500mm

    1500mm

    3000mm

    4000mm


    Y

    1200mm

    2000mm

    2500mm

    2000mm

    2000mm


    Z

    150mm

    150mm

    150mm

    150mm

    150mm


    AB轴

    ±1


    AC轴

    ±75°

    CNC控制系统

    交流伺服

    精度

    切割精度

    ±0.01mm


    重复定位

    ±0.005mm

    快速定位精度

    6000mm/min

    电源

    200V/380v/415   50/60Hz

    切割速度

    和不同材料以及厚度有关


    详细了解可以电话咨询  电话: 0757-63360780

    QQ:2994159951       电话:0757-63343666

    手机: 18575887815    手机: 13687414705
