3020五轴水刀切割机带翻转平台
  • 3020五轴水刀切割机带翻转平台
0

3020五轴水刀切割机带翻转平台

佛山永陶科技是广东著名的水刀机械厂,专业生产五轴水刀切割机,三轴水刀切割机,水刀拼花机等各种水刀拼花设备,厂家免费提供水刀切割机开机操作及CAD画图技术,欢迎电话咨询

产品分类:
手机/微信:136 8741 4705
手机/微信:185 7588 7815
  • 宝贝详情

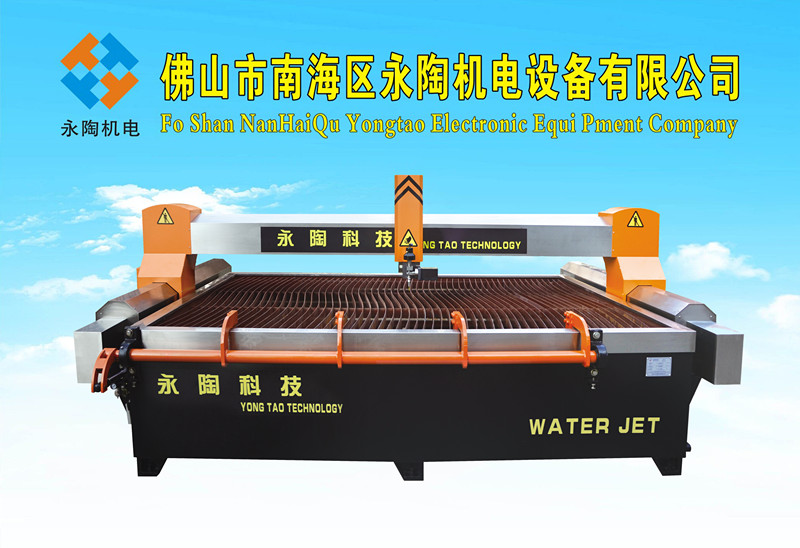

  • YJ-3020-5L 龙门式五轴数控水刀切割机带翻转平台


    水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料


    水刀画图软件:CAD软件

    水刀电脑系统:维宏系统

    高精度的丝杆与导轨:

    进口丝杆、导轨,XY轴采用独创的油浸式润滑方式,加上有效的防水、防尘结构,确保加工的高精度与稳定性,并最大限度延长丝杆、导轨的使用寿命。


    AB五轴数控水刀切割机:

    水刀切割机

    水刀拼花机配套设备:

    水刀设备

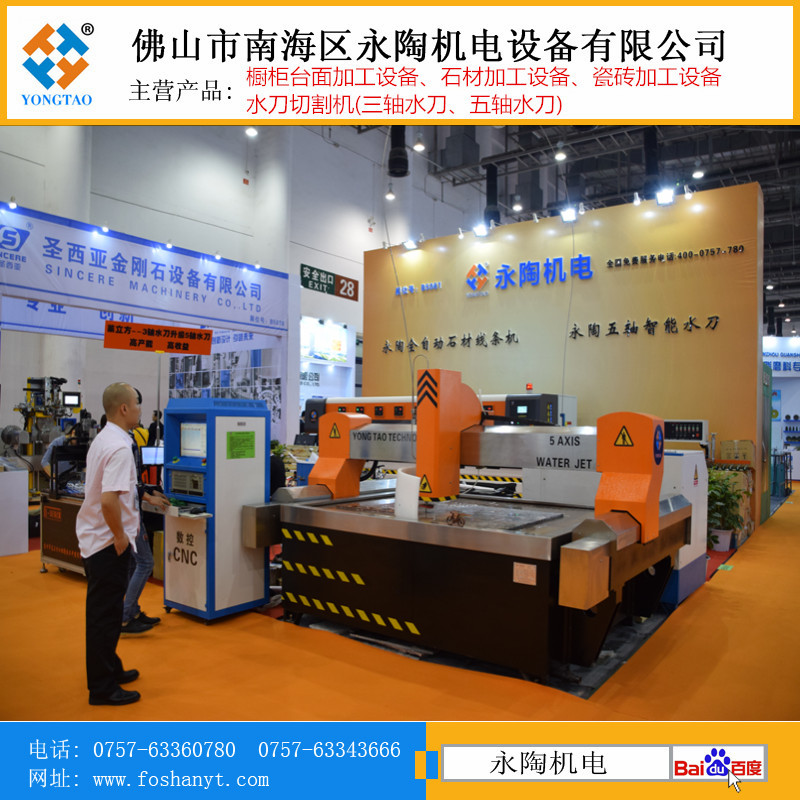

    永陶AC五轴水刀切割机和8头全自动石材线条机在厦门石材展览会现场试机图:

    数控水刀切割机

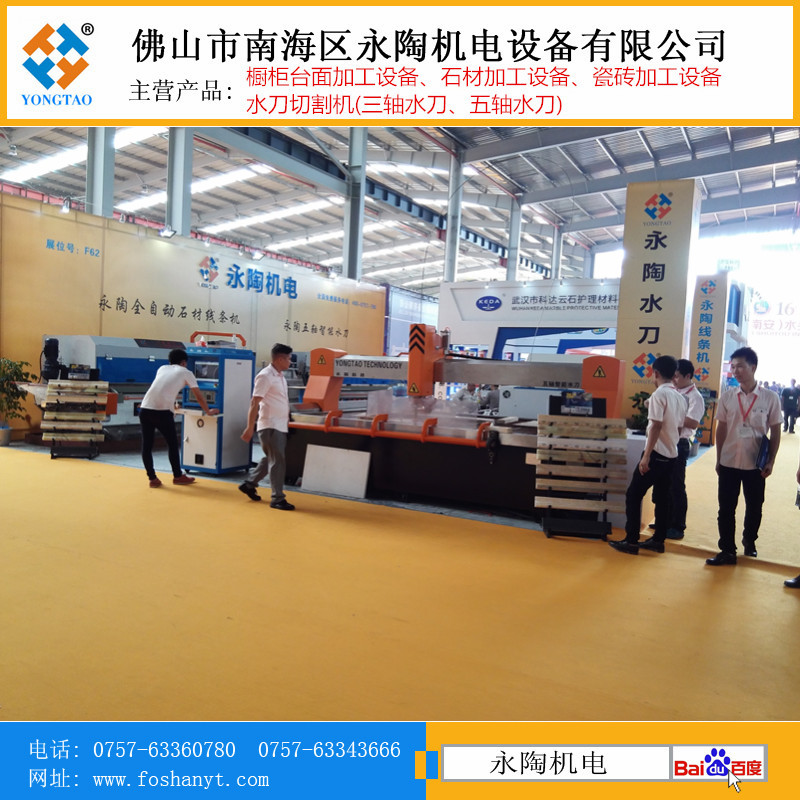

    永陶AC五轴数控水刀切割机在福建水头石材展览会现场试机图:

    水刀拼花机

    老外在展会现场跟永陶公司的外贸业务员洽谈石材加工机械及水刀切割机:

    水刀拼花设备

    永陶AB五轴水刀刀头:

    以计算切割点到控制点的距离来实现在切割过程中的精确补偿,配合合适的上位系统,实现0-45度任意角度切割。

    AB五轴水刀刀头

    永陶AC五轴水刀刀头:

    以切割点为圆心的控制点控制切割,实现"C"轴540度回旋"A"轴正负75度的超大角度切割,目的是让五轴三维多角度切割变得更准确、顺畅及高效。

    AC五轴水刀刀头

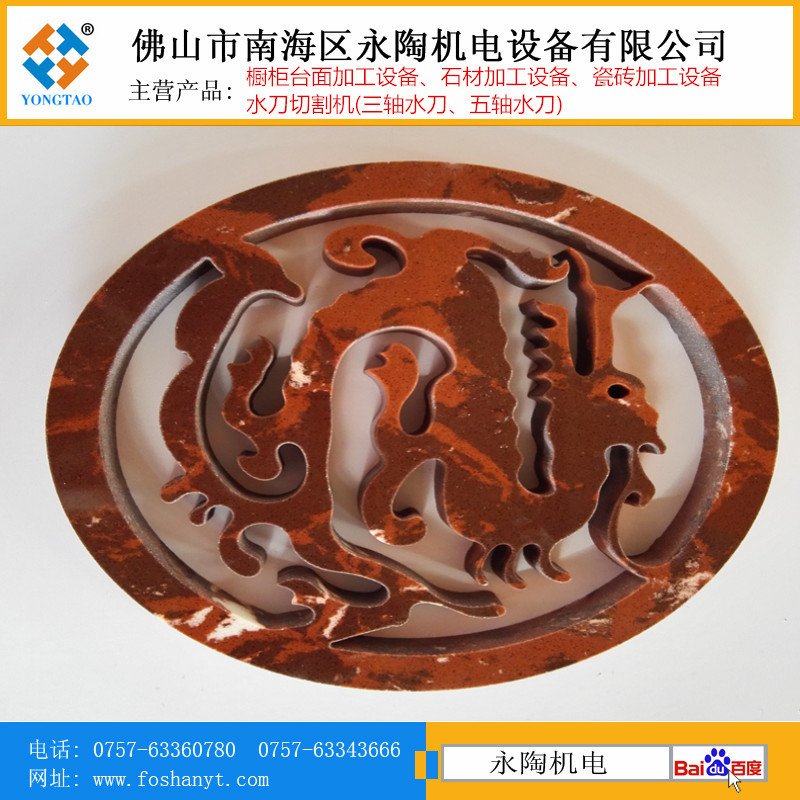

    水刀切割机拼花图案一:

    水刀拼花图

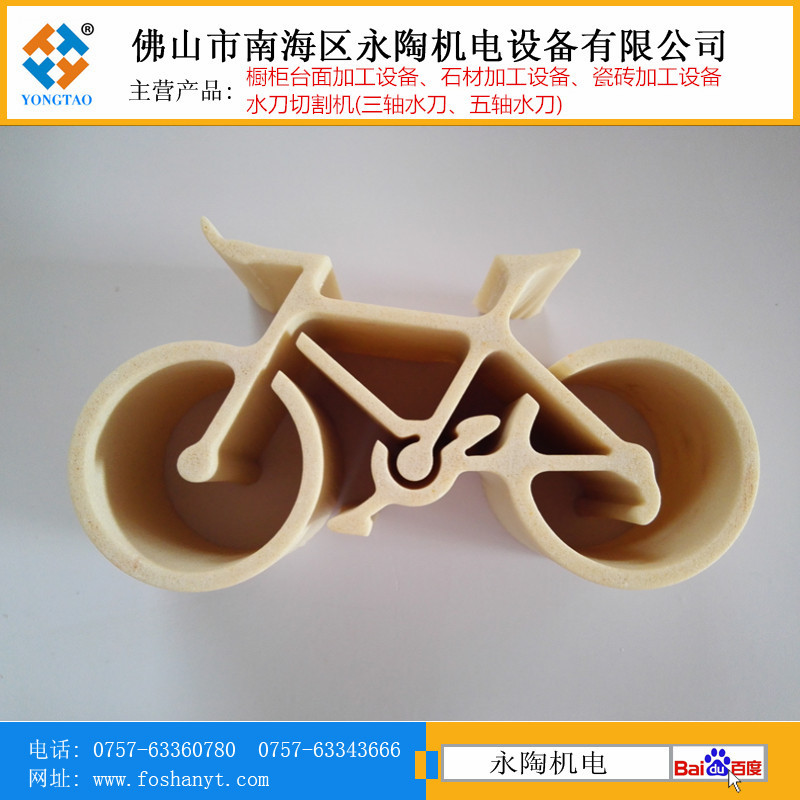

    水刀切割机拼花图案二:

    水刀切割机拼花图案


    技术参数:

    悬臂式YJ-1313X(1200mm)、Y(1200mm)Z(150mm)  切割平台尺寸:1400*1400mm

    悬臂式/龙门式YJ-2015X(1500mm)、Y(2000mm)Z(150mm)  切割平台尺寸:2100*1600mm

    龙门式YJ-2515X(1500mm)、Y(2500mm)Z(150mm)  切割平台尺寸:2600*1600mm

    龙门式YJ-3020X(3000mm)、Y(2000mm)Z(150mm)  切割平台尺寸:3100*2100mm

    龙门式YJ-4020X(4000mm)、Y(2000mm)Z(150mm)  切割平台尺寸:4100*2100mm

    AB轴:±10°

    AC轴:±75°

    CNC控制系统:交流伺服

    切割精度:±0.01mm

    重复定位精度:±0.005mm

    快速定位精度:6000mm/min

    电源:200v/380v/415v   50/60HZ

    切割速度:和不同材料以及厚度有关


    详细了解可以电话咨询  电话: 0757-63360780

    QQ:2994159951       电话:0757-63343666

    手机: 18575887815    手机: 13687414705

    多功能石材磨边机    http://www.fsyongtao.com/

    石英石台面加工机械  http://www.foshanyt.com/

    瓷砖加工设备   http://www.fsytjd.com/

    水刀切割机    http://www.gdytjd.com/
