永陶YJ-2015-3L龙门式三轴数控水刀切割机，适用于瓷砖、石材、大理石、玻璃开孔及石英石台面加工。设备采用龙门式结构和三轴数控系统，可完成圆形、椭圆形、台盆孔、异形线条等切割，运行稳定，切口平整，投入成本合理，适合台面厂、瓷砖加工厂和石材加工用户使用，并提供报价、安装培训与技术支持。
YJ-2015-3L 龙门式三轴数控切割机
水刀切割机加工材料: 陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、地毯、橡胶、亚克力、海绵、塑料、木材、复合材料
一、水刀切割机参数:
1、机床钢材全部采用国标型钢,外部密封设计全部采用不锈钢材料包装,美观实用性强,经久耐用。
2、丝杆导轨采用油泡方式,防水防尘,保证机床的寿命,使用进口品牌伺服电机。
丝杆:台湾TBI
线性导轨:台湾TBI
纵梁、横梁电机类型:（台湾）伺服电机
防尘方式:不锈钢防尘罩
机床外观材料:不锈钢
机床所用电缆:进口
水刀画图软件:CAD软件
水刀电脑系统:维宏系统
高精度的丝杆与导轨:
进口丝杆、导轨,XY轴采用独创的油浸式润滑方式,加上有效的防水、防尘结构,确保加工的高精度与稳定性,并最大限度延长丝杆、导轨的使用寿命。

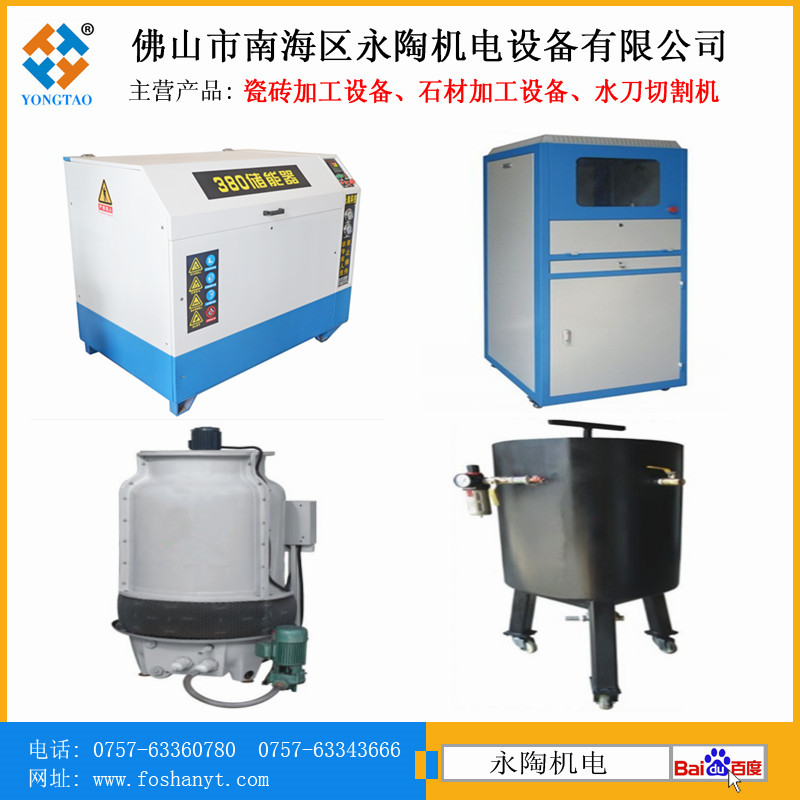

水刀拼花机辅助配套设备:
水刀拼花加工效果图一：
二、水刀机床参数:
项目 | 参数 |
切割对象 | 几乎任何材质 |
最大切割尺寸 | 2000*3000 |
切割精度 | ±0.1mm |
重复定位精度 | 0.025mm |
快速定位精度 | 1-15m/min |
最大空行速度 | 8000mm/min |
最大进给速度 | 抛光砖：600砖1.8-2.0m/min 800砖1.5-1.8m/min |
设计压力 | 420MPa |
正常工作压力 | 350-380MPa |
供水压力 | 0.4-0.8MPa |
最大排水量 | 3.7L/min |
最大用砂量 | 190g/min |
最大冲程数 | 60次/min |
Z轴行程 | 130mm |
操作系统 | Windows XP |
砂管喷嘴直径 | 1.0mm |
宝石喷嘴直径 | 0.33mm |
绘图软件 | Auto CAD |
三、技术参数:
悬臂式YJ-1313：X轴(1200mm）、Y轴(1200mm)、Z轴(150mm) 切割平台尺寸：1400*1400mm
悬臂式/龙门式YJ-2015：X轴(1500mm）、Y轴(2000mm)、Z轴(150mm) 切割平台尺寸：2100*1600mm
龙门式YJ-2515：X轴(1500mm）、Y轴(2500mm)、Z轴(150mm) 切割平台尺寸：2600*1600mm
龙门式YJ-3020：X轴(3000mm）、Y轴(2000mm)、Z轴(150mm) 切割平台尺寸：3100*2100mm
龙门式YJ-4020：X轴(4000mm）、Y轴(2000mm)、Z轴(150mm) 切割平台尺寸：4100*2100mm
AB轴：±10°
AC轴：±75°
CNC控制系统：交流伺服
切割精度：±0.01mm
重复定位精度：±0.005mm
快速定位精度：6000mm/min
电源：200v/380v/415v 50/60HZ
切割速度：和不同材料以及厚度有关
详细了解可以电话咨询 电话: 0757-63360780
QQ:2994159951 电话：0757-63343666
手机: 18575887815 手机: 13687414705
