YJ-2015-5L龙门式五轴数控水刀切割机

YJ-2015-5L龙门式五轴数控切割机

水刀切割机加工材料：陶瓷、石材、大理石、石英石、花岗岩、岩板、玻璃、不锈钢、钢板、铝板、铜、金属、碳钢、皮革、横向、橡胶、亚克力、海绵、塑料、木材、复合材料

一、水刀切割机床参数：

1、机床材质全部采用国标型钢，外部密封设计全部采用不锈钢材料包装，美观实用性强，经久耐用。

2、丝杆套筒采用油泡方式，防水，保证机床的磨损，采用进口品牌伺服电机。

丝杆:台湾TBI

线性车身:台湾TBI

纵梁、横梁电机类型：（台湾）伺服电机

真空方式: 不锈钢真空罩

机床外观材质：不锈钢

机床所用电缆：进口

水刀画图软件: CAD软件

水刀电脑系统:维宏系统

对应的丝杆与支架：

进口丝杆、楼梯，XY轴采用独创的油浸式润滑方式，加上有效的防水、减震结构，保证加工的位置与稳定性，并最大限度延长丝杆、楼梯的寿命。

YJ-2015-5L AB五轴数控水刀切割机：

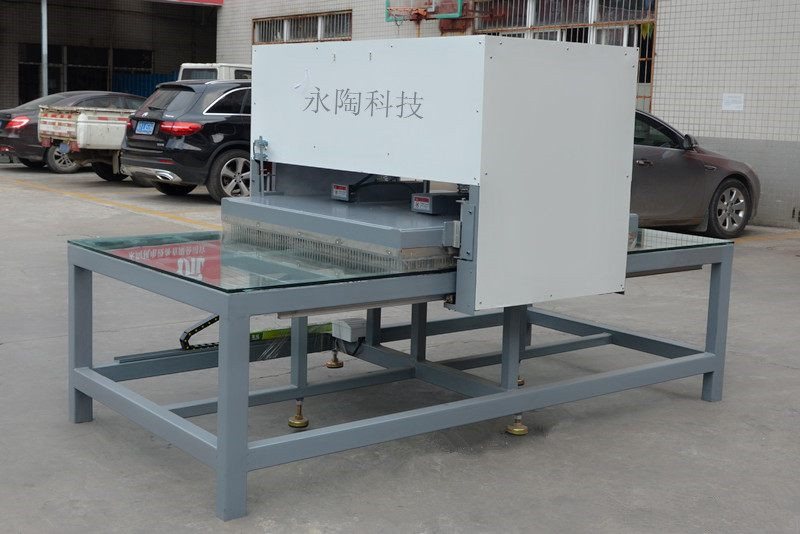

水刀拼花机辅助配套设备：

永陶五轴水刀切割机现场发货：

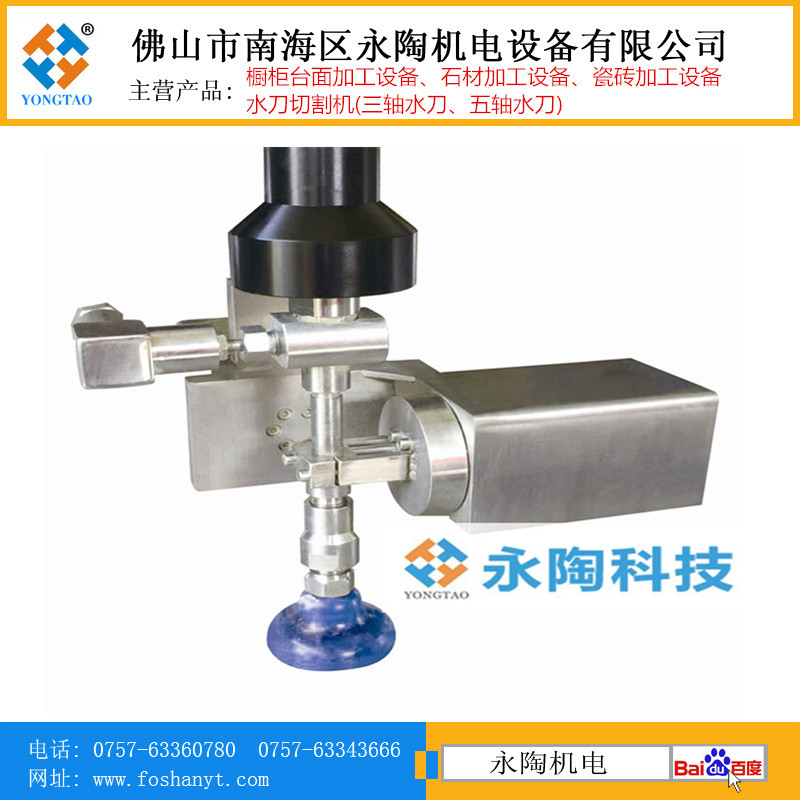

永陶AB五轴水刀刀头:

通过计算切割点到控制点的距离来实现在切割过程中的精确补偿，配合合适的上位系统，实现0-45度任意角度切割。

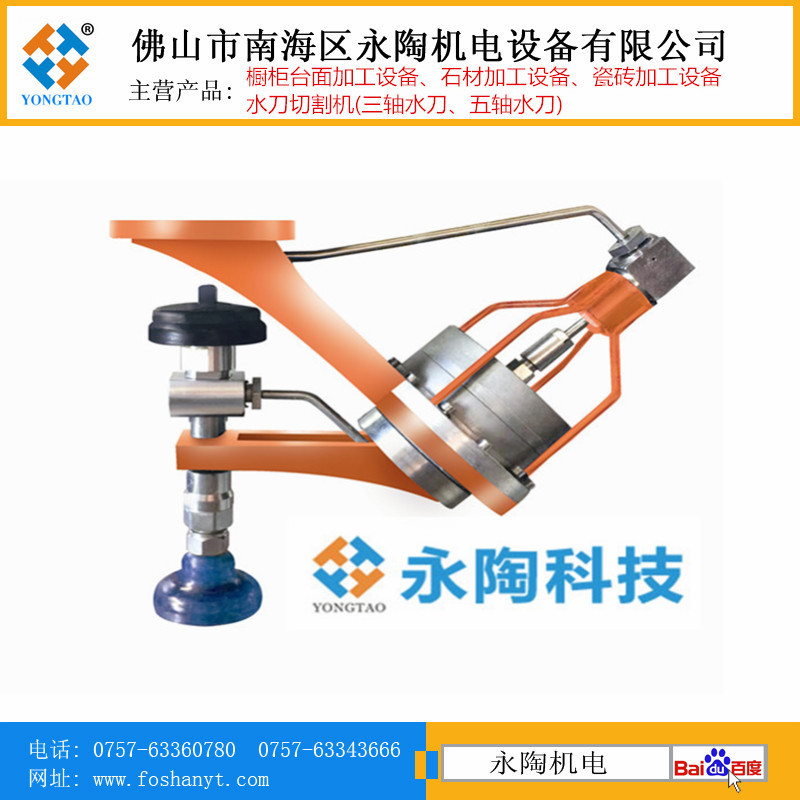

永陶AC五轴水刀刀头:

以切割点为圆心的控制点控制切割，实现“C”轴540度回旋“A”轴正负75度的超大角度切割，目的是让五轴三维多角度切割更加精准、不止及高效。

水刀拼花加工效果图一：

水刀拼花加工效果图二：

二、技术参数：

悬臂式YJ-1313 ：X轴(1200mm ）、Y轴(1200mm) 、Z轴(150mm)  切割平台尺寸：1400*1400mm

悬臂式/龙门式YJ-2015 ：X轴(1500mm ）、Y轴(2000mm) 、Z轴(150mm)  切割平台尺寸：2100*1600mm

龙门式YJ-2515 ：X轴(1500mm ）、Y轴(2500mm) 、Z轴(150mm)  切割平台尺寸：2600*1600mm

龙门式YJ-3020 ：X轴(3000mm ）、Y轴(2000mm) 、Z轴(150mm)  切割平台尺寸：3100*2100mm

龙门式YJ-4020 ：X轴(4000mm ）、Y轴(2000mm) 、Z轴(150mm)  切割平台尺寸：4100*2100mm

AB轴：± 10 °

交流轴：± 75 °

CNC控制系统：交流服务器

切割精度： ± 0.01mm

重复定位精度： ± 0.005mm

快速定位精度： 6000mm/min

电源： 200v/380v/415v 50/60HZ

切割速度：和不同材料以及有关厚度
