常见故障及解决方法
广东佛山著名的水刀切割机前3强企业:永陶科技,是中国最早研发生产AC五轴水刀切割机的高新技术企业,是佛山行业协会副会长单位,是中国唯一一家同时生产陶瓷加工机械、石材加工机械、水刀切割机、石英石台面加工机械等产品最齐全的一站式购机企业,公司水刀切割机产品涉及:五轴水刀、四轴水刀、三轴水刀、龙门式水刀、悬臂式水刀,欢迎有需求的朋友前来工厂考察。
一、高压泵不启动
按下启动按钮后高压泵电机不启动
1. 电源未接好——检查是否有接触不良,或是空气开关没合上。
2. 控制电缆未接好——有些型号水刀,高压泵与数控之间有电缆相联,检查是否连接好。
3. 油箱出油口阀门,和油过滤报警——有些型号水刀,油箱出油口有带有电子报警的阀门和油过滤,如果出油阀门不打开或是油过滤堵塞,都可造成不启动

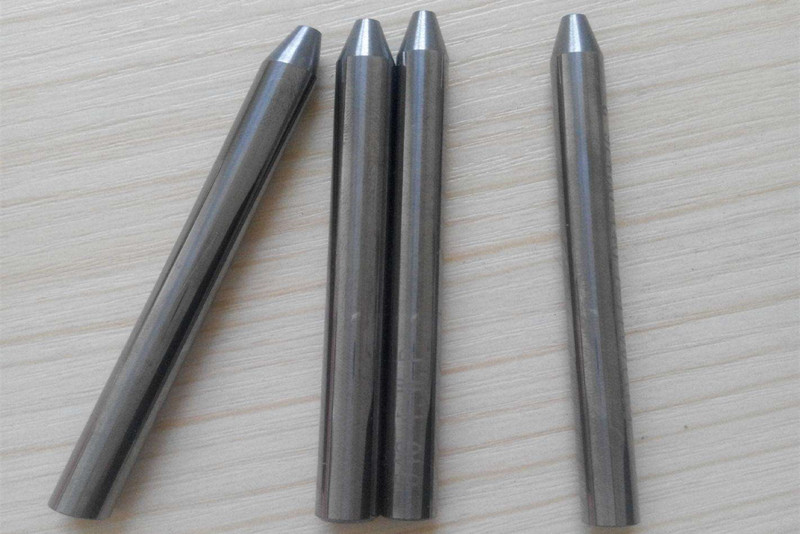

水刀砂管:
二、油泵建立不起压力
高压主电机启动,但没有油压
1. 油箱出油口阀门未开——打开出油阀门,多次点动主电机,把油注入油泵,排出空气。
2. 电机转向不对——检查油泵上标示的转向,调整主电机的电源相序,使转向与标示一致。
3. 油泵先导阀故障——部分型号水刀,油泵带有先导阀,需要的时候,应拆开用柴油清洗。
三、增压器不换向
主电机启动,能建立起油压,但增压器不换向,没有切割高压出水
1. 电液换向阀故障——需要的时候,应拆开用柴油清洗,另外电液换向阀的电磁线圈有时会烧坏,需即时更换。
2. 换向感应器故障——抽出霍尔开关,用磁铁检查是否工作,如果坏掉,需即时更换,同时检查左右两侧霍尔开关是否接反,如是,相互对调即可。
四、切割水压低
高压泵启动后,增压器换向快,但切割水压低
1. 高压水路中有泄漏——锁紧泄漏的接头或更换泄漏的管路部分。
2. 供水不足——检查是否供水阀门没打开,或是供水压力太低。
3. 增压器油活塞油封损坏漏油——造成工作液压油流量不足,增压器换向慢,切割水压低,更换油活塞油封。
4. 宝石喷嘴损坏,出水过大——需要更换宝石喷嘴。
五、油温度攀升过快
高压泵启动后,油温上升很快,有时伴随油压上不去
1. 油温上升很快,而且油压上不去——主要检查油泵内泻是否过大,电液换向阀内泻是否过大,油路中安全阀,溢流阀是否中是否有异己物造成阀门关不死漏油,用手轻触上述部位,看是否有发烫。
2. 油温上升很快,但油压和增压器换向正常——油泵排量过大,可通过手柄,将油泵排量减小,另注意检查油制冷设备是否工作正常。
六、切割水掉压
高压泵启动后,不打开水开关时,切割水压能建立起来,但打开水开关后,切割水压往下掉,水压不稳定。
1. 供水不足—— 检查是否供水阀门没打开,或是供水压力太低。
2. 宝石喷嘴损坏—— 出水过大,导致压力跟不上,需更换宝石喷嘴。
3. 液压油流量小—— 当工作液压油流量不够时,增压器换向慢,造成水刀切割水掉压,检查油泵内泻,及各个阀门是否开关良好,另外油缸油封损坏漏油,也会造成工作液压油流量不够。
七、增压器动作行程不稳定
增压器两侧换向不均匀,一侧比另一侧换向快。
1. 有一侧单向阀有泄漏——可以将阀芯与阀垫拆出来研磨,必要时更换阀芯与阀垫并重新安装单向阀,最好的办法是维护或是更换所有的单向阀配件。
2. 外来的杂质进到单向阀芯与阀垫之间——拆下端盖,清除污染源避免问题再发生,仔细检查单向阀,并且除去任何外来杂质,如果需要,重新维护单向阀,清洁所有零件并重新组装。
3. 换向驱动缆线或相关零件磨损或弯曲(机械式换向)——拆下换向驱动缆线,装上备用零件并再次检查,更换任何磨损之零件
4. 高压水柱塞与油压活塞分离——也会降低水的压力及流量,避免继续在此状况下运转会对增压器造成严重的损坏,拆下油压缸及活塞,更换损坏的零件。
5. 出水单向阀芯方向装反——拆开出水单向阀体,取出单向阀芯,按正确方向重新装好。
八、增压缸撞击严重
换向时产生非常响亮的撞击声。
1. 增压缸进水压力过低——确认进水压力达到最低要求,通常要求0.4MPa；
2. 进水过滤芯用旧会堵塞——更换过滤系统滤芯,确认更换相同规格滤芯。
3. 增压缸入口通路被杂质或锈阻塞——检查过滤水进水通路,移除端盖,检查并移除任何阻塞通路的外来杂质,检查单向阀。
4. 单向阀提升阀容易卡住——移除端盖,维护单向阀提升阀垫片,重新安装
5. 电液换向阀的换向油路流量过大——增加阻尼,或更换使用能提前切断换向油路的电液换向阀
九、油从端盖板及油路板之间渗漏
有液压油从端板与油路板之间渗漏
1. O型密封圈损坏了——更换油缸端板与油路板之间的O型密封圈。
2. 油路板与油缸端板的螺丝松脱——重新旋紧螺丝。
3. 油缸两端的端盖板没有校平行——把增压缸从油泵上拆下,并固定,松开固定杆重新锁紧,确认两端的端盖板平行。
十、油从端盖板渗漏孔渗漏
液压油从油缸端盖板渗漏孔渗漏
端板油密封圈损坏——更换端板油密封圈，最好同时更换所有油密封圈。
十一、高压水密封圈寿命很短
高压水密封圈频繁损坏,造成水刀高压切割水泄漏
1. 密封圈与高压水柱塞之间有过大的空隙——拆下高压水缸,更换所有高压水密封圈,仔细检查高压水柱塞,如果直径小于规定值或表面过于粗糙,更换住塞。
2. 高压水柱塞有刮痕——检查柱塞,需要时更换。
3. 高压水缸磨损严重——仔细检查磨损,特别是末端,如果内径大于规定值即更换,密封圈范围有凹痕或磨损即更换高压水缸。
4. 受污染的水——检查水样本，检查过滤系统。
十二、高压水缸破裂
高压水缸破裂,高压切割水喷射出来
金属疲劳——更换高压水缸,高压缸有一定的疲劳寿命,依靠使用环境,高压缸必须周期性的更换,比预期早损坏的主要原因是因为缸体的刮痕,更换高压水缸时请更换所有的高压水密封圈,记录维修及工作间隔,以作为未来参考。
十三、单向阀破裂
高压水从低压进水口挤出来,有是挤爆低压进水胶管
金属疲劳——更换单向阀,单向阀有一定的疲劳寿命,依靠使用环境,单向阀必须周期性的更换；
十四、增压器换向速度过快
增压器换向频率超过正常次数
1. 增压器问题——检查增压器是否过热、是否泄漏。
2. 喷嘴问题——检查喷嘴的使用状况以及是否为正确尺寸。
3. 高压水泄漏——检查整个组件泄漏的情况。
4. 过低的进水压力——进水过滤器或管线阻塞,检查过滤器及管线,如果需要请更换相关零件,检查过滤器压力差表及进水关阀,需要时更换零件。
5. 自动泄压阀泄漏——如果系统中有安装自动泄压阀,检查阀的温度是否过高,如是,更换阀维修包。
十五、切割速度慢
增压器压力正常,但换向次数少,油压及高压水都正常,增压器换向频率慢,切割速度慢
1. 砂管堵塞——有时砂管内孔被杂质部分堵塞,造成水切割出水流量小,切割慢,可将砂管上下对掉装好,用高压冲。
2. 高压管路堵塞——可将高压管路两头对掉装好,用高压冲。
高压切割水流量太小——检查高压管线路及组件的是否有阻塞,移除任何阻碍,检查开关阀的动作是否正常,需要时更换开关阀。
水开关故障——如水开关有阻塞,或是其他问题而不能完全打开,也会造成水切割出水流量小,这时需要检查开关阀的动作是否正常,需要时更换开关阀。
十六、回油管路堵塞
油泵出油口油压正常,但增压器换向慢,高压水压力低
回流的油压过高——从增高压器到油箱的回流线路可能有阻塞,过滤器被阻塞或分流,检查回油管路或更换回油滤芯。
十七、油压低，切割水压也低
油泵出油压力低,切割水压也低
1. 增压缸问题——检查增压缸是否有渗漏或温度过高。
2. 喷嘴问题——检查喷嘴是否为正确尺寸及使用情况。
3. 高压水泄漏——检查整个组件泄漏的迹象。
4. 自动泄压阀泄漏——阀的温度过高需要更换阀维修包。
5. 压力控制问题——压力控制阀损坏,更换控制阀。
十八、没有油压也没有高压水压力
没有油压,增压器不换向,也没有高压水压力
1. 系统中没有液压油——关闭增压器,检查所有的线路是否有泄漏情形,检查油箱的油面高度。
2. 马达轴、油轴或连结器损坏——仔细检查马达轴、油泵轴或连轴器,需要时更换。
3. 压力控制阀损坏——拆开用柴油清洗,或更换压力控制阀
4. 油泵损坏——拆开油泵更换零件,或更换油泵。
十九、液压油乳化或起泡
液压油颜色变白,成乳化状或起泡
热交换器泄漏——测试热交换器必须拆下或是在合适的地方,必须要在固定泄漏空气压力150psi,需要时更换零件,把油从油箱、油泵、管线、增压器中排出,重新添加液压油至油箱,如果热交换器没有损坏,寻找水蒸气凝结的源头。
二十、液压油中含有金属杂质
通常是油泵或增压器内有异常响声
一、增压器低压缸严重磨损,有以下情形时,立即停止运转：
1. 液压系统运转过热,不稳定的运转行程,在运转时有不寻常的噪音,满足高压水方面,增压器能力突然下降,输出水有严重的压力波动——拆解增压器,检查各个组件,更换所有磨损的零件,检查 管路，移除、彻底清洁然后重新添加液压油系统,更换储油槽过滤器,更换油过滤器,重新安装增压器。
二、油泵严重磨损,有以下情形时,立即停止运转：
1.液压油油泵损坏,高于平常的噪音,不能维持一定的油压或失去水压——移除、彻底清洁液压油系统,更换液压油泵。
2. 使用错误的油——更换合适的油。
二十一、没有油压，或油压太低
油泵旋转,有不正常噪音,油压低或没有油压
1. 流入油泵的液压油不足——确认过滤器无阻塞,确认储油槽有足够的油。
2. 油里有空气——仔细检查吸入线路是否泄漏。
3. 油里有水——仔细检查储油槽,参考第七项。
4. 马达或液压油泵松脱——检查马达或液压油泵的连接器是否对正,确定没有阻碍,重新安装连接器,如果需要,调整连接器位置,连接器螺丝确实锁紧 。
5. 液压油泵固定螺丝松脱或是液压油泵轴偏移——确实依照规定扭力锁紧液压油泵固定螺丝,确认固定接触面积没有阻碍及变形,更换连接器,调整连接器位置,连接器螺丝确实锁紧 。
6. 液压油泵故障——更换液压油泵。
二十二、喷嘴寿命过短
喷嘴寿命过短
1. 水的品质过低——检查进水过滤器,进水必须过滤至0.5 micron,pH值介于6-8之间,如果阻塞,更换过滤器,如果滤芯没有问题,检查水处理系统。
2. 传送系统过滤元件阻塞或破裂——移除并检查过滤器,更换元件。
二十三、高压管泄漏
高压管泄漏
1. 过度移动扭曲或交替的负荷(与配件有相对移动)——重新锁紧至建议的扭力,需要时更换零件。
2. 高压管环安装不正确——与管环尖端之间露出二至三牙。
3. 管的管环安装不正确——如果重新锁紧并没有解决问题,重新导锥度及攻纹。
4. 配件磨损——更换配件。
二十四、水流问题
刀头喷出的水较散、粗、不集中
1. 原因——可能是喷嘴严重磨损,导致水喷射流发散,解决方法:更换喷嘴
二十五、系统故障
数控操作系统故障
1.无法进入控制软件——重新安装该程序;确认系统无病毒
2.其它程序也无法运行——重新安装WINDOWS系统
3.急停按钮未复位——请复位急停
4.有病毒——杀毒
5.电气线路上松脱、断点、元件损坏——重新接牢;更换已损坏元件
6.电机故障——将该轴接插件与另一正常轴接插件调换后观察该轴是否有动作。
二十六、砂阀断砂
砂阀断砂
1.断砂——砂筛可能不干净,有杂物混进砂里,如小石子、纸屑等以致把节流孔给堵塞了,所以导致断砂。
2.看负压表——负压很明显低于调定值，则异物在砂箱出口处螺母内的节流端里,这时拧开焊接管接头螺母,放下控砂阀,用螺丝刀拆下节流阀座,异物会随砂一起流出,如异物过大则需要拆下砂箱清除异物。
3.没有负压——异物或过多的砂积在控砂阀体内到输砂管接头之间,需要拆下砂阀接头、输砂管、输砂管接头用高压气即可清除异物。
二十七、数控系统常见故障
检查急停按钮和电缆接线
是否复位或松动
